永利官网崔艳霞、李国辉团队与瑞典隆德大学、清华大学研究团队在《Advanced Materials》合作发表最新研究成果

日前，永利官网光电工程学院纳米光电子器件崔艳霞教授、李国辉副教授团队和隆德大学Kaibo Zheng教授&Tonu Pullerits院士合作在二维钙钛矿激光领域取得重要研究进展，研究以“Localized bound multiexcitons in engineered quasi-2D Perovskites grains at room temperature for efficient lasers”为题发表在国际顶级学术期刊《Advanced Materials》(影响因子32.086)。该论文的第一署名单位为8858cc永利唯一官方网站，李国辉为论文第一作者，崔艳霞、Kaibo Zheng、Tonu Pullerits为论文共同通讯作者。

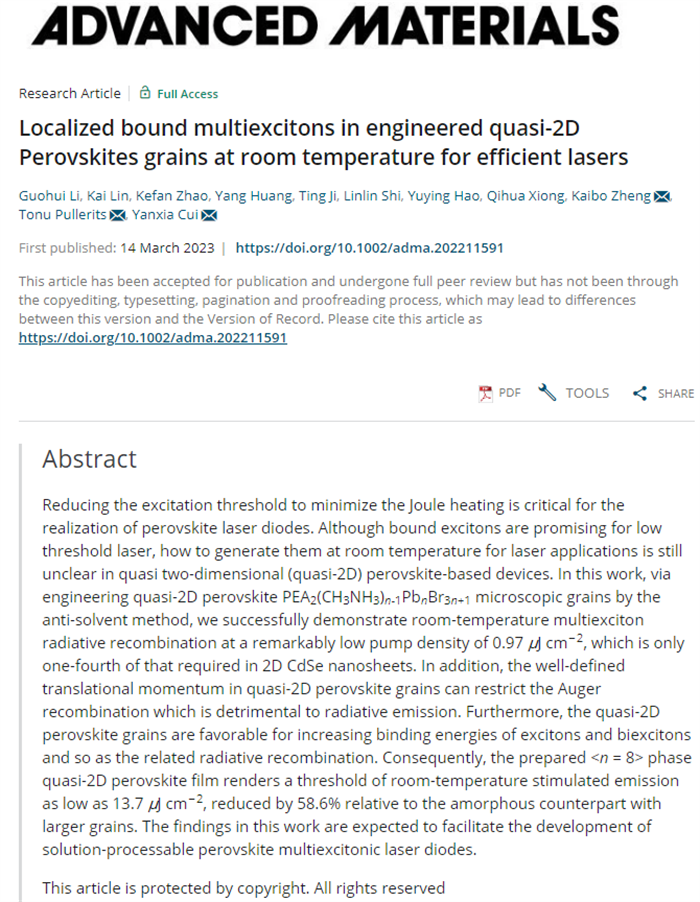

图1.论文页面截图

钙钛矿由于具有高光学增益、平衡的载流子迁移率以及可溶液加工等特性，成为一种具有前景光明的激光增益半导体材料。目前，基于钙钛矿材料已成功研制出具有高相干性和可调谐的薄膜、纳米晶和极化激元等多种类型激光。然而，三维(3D)钙钛矿中占主导的自由电子和空穴的双分子复合发光过程在低载流子浓度下效率较低，并且受陷阱辅助非辐射复合的高度调制，使得布居反转所需的载流子浓度大大提高，从而限制钙钛矿激光器的能量效率。

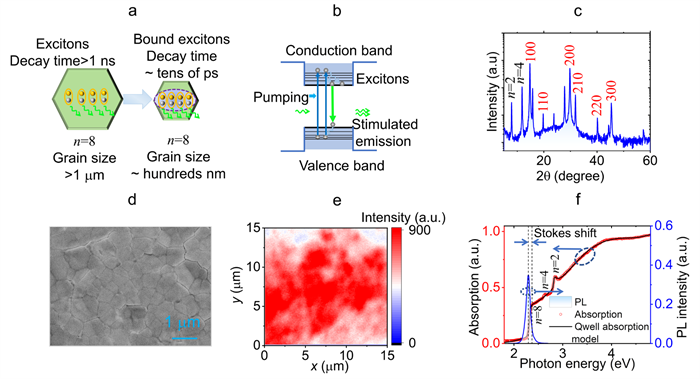

图2.准二维钙钛矿PEA₂(CH₃NH₃)_n-1Pb_nBr_3n+1中束缚多极子的形成机制及材料特性

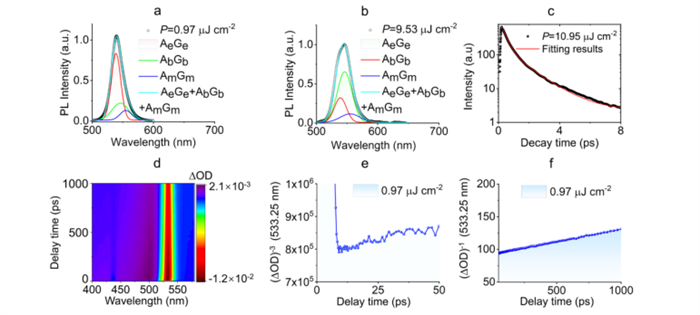

图3.准二维钙钛矿PEA₂(CH₃NH₃)_n-1Pb_nBr_3n+1薄膜中的多激子光谱学特性

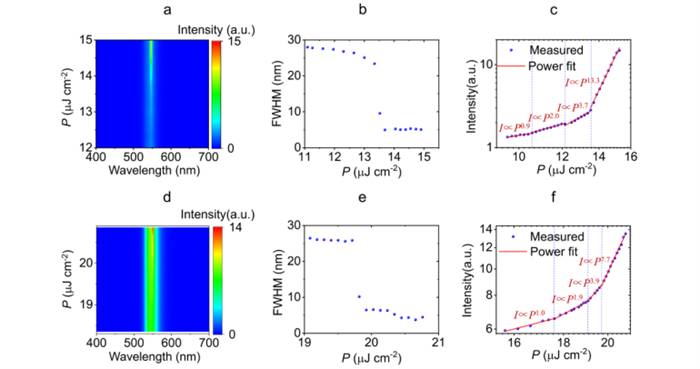

图4.准二维钙钛矿PEA₂(CH₃NH₃)_n-1Pb_nBr_3n+1薄膜中的多激子受激辐射光谱及输入输出特性

降低激发阈值并最小化焦耳热对于钙钛矿激光二极管的实现至关重要。尽管束缚激子有望用于低阈值激光，但在基于准二维钙钛矿的器件中，如何在室温下为激光应用生成束缚激子仍不清楚。鉴于此，研究团队提出开展室温下准二维钙钛矿晶粒的精密设计从而局域束缚多激子用于高效激光，并在实验通过反溶剂法制备精确设计的准二维钙钛矿PEA₂(CH₃NH₃)_n-1Pb_nBr_3n+1微观晶粒，成功地展示了在0.97μJ cm^-2的极低泵浦能量密度下的室温多激子辐射复合，这只是经典二维材料2D CdSe纳米片所需的四分之一。此外，准二维钙钛矿晶粒中定义明确的平移动量可以限制不利于辐射复合的俄歇复合。此外，准二维钙钛矿晶粒有利于增加激子和双激子的结合能以及相关的辐射复合。因此，制备的<n = 8>相准二维钙钛矿薄膜使室温受激发射的阈值低至13.7μJ cm^-2，相对于具有较大晶粒的无定形态对应物降低了58.6%。这项工作的发现有望促进可溶液加工的钙钛矿多激子激光二极管的开发。

崔艳霞，8858cc永利唯一官方网站教授，博士生导师，国家优青，多年来专注于纳米结构增强型光子及光电子器件的制造、表征与应用研究，在Adv. Mater.、Adv. Funct. Mater.、Nano Lett.、Laser & Photon. Rev.等期刊上发表论文139篇，H指数28，论文引用次数4728次(google scholar)，单篇引用次数最高922次。主持国家级项目5项（含重点项目1项）、省部级项目14项，出版学术专著1部，授权专利17项、申请专利17项(含美国专利3项)，在国内外学术会议上做邀请报告24次。获山西省自然科学奖二等奖1项(排名第1)，入选Elsevier光学工程学科中国高被引学者、香江学者，获玛丽·居里行动计划Seal of Excellence荣誉、“强国青年科学家”提名奖等。主讲光学电磁理论(研究生)、光电传感与检测技术(本科)等课程。主持教改项目2项，发表教改论文3篇。

李国辉，8858cc永利唯一官方网站，光电工程学院，副教授。博士毕业于华东师范大学。主要从事微纳光电器件的研究，主持国家基金以及山西省重点研发计划等省部级项目7项，在微纳光电器件方面取得了一系列研究成果，在Adv. Mater.、Adv. Funct. Mater.、Adv. Opt. Mater.、Photonics Res.等国际知名期刊发表论文50余篇，申请/授权发明专利17项。

论文链接：https://onlinelibrary.wiley.com/doi/10.1002/adma.202211591
